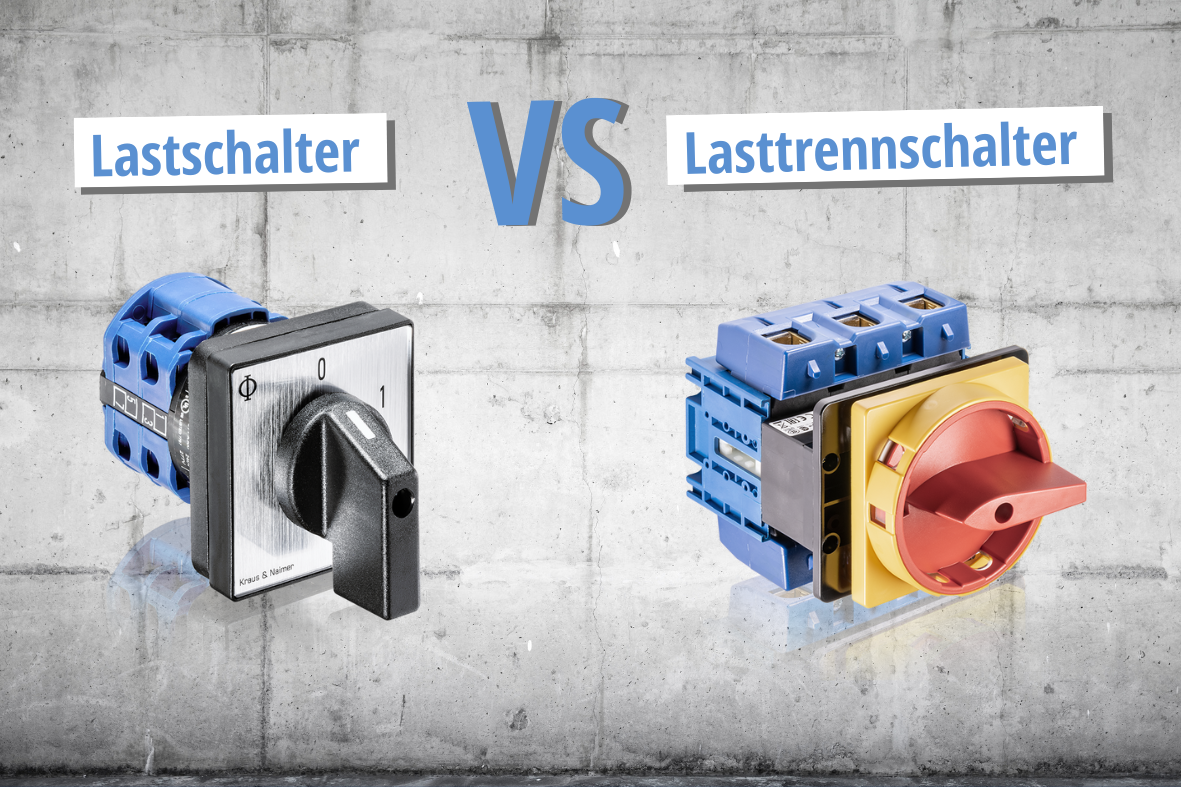

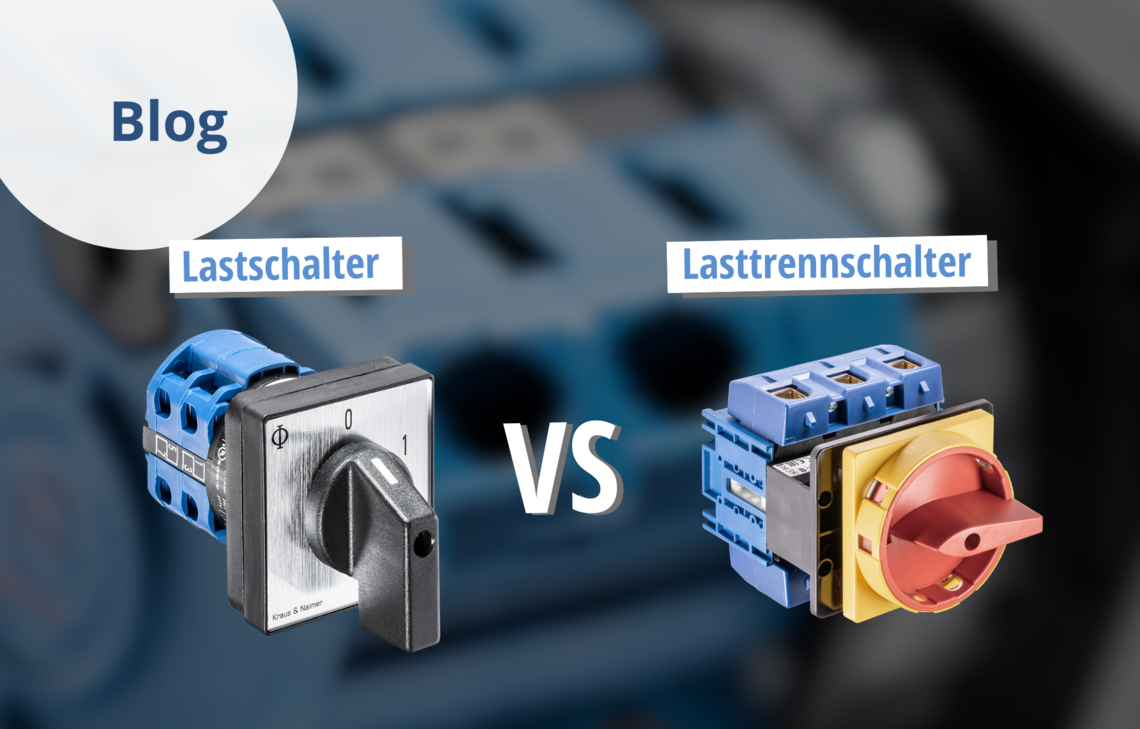

2. Worin unterscheiden sich Lastschalter von Lasttrennschaltern?

Um zu verdeutlichen, worin der Unterschied zwischen den beiden Schalterarten liegt, sollte zuerst erklärt werden, was man unter der jeweiligen Schalterart versteht und welche Funktion sie erfüllt.

2.1 Was ist ein Lastschalter?

Lastschalter eignen sich zum Schalten von stromdurchflossenen Betriebsmitteln und Anlagenteilen im ungestörten Zustand, wenn diese ihren Betriebsstrom führen. Da diese Schalter namensgebend unter Last geschaltet werden und Schaltlichtbogen auftreten können, verfügen diese über diverse Vorkehrungen zur Lichtbogenlöschung.

2.2 Was ist ein Lasttrennschalter?

Bei den Lasttrennschaltern werden die Funktionen von Last- und Trennschaltern zusammengeführt. Lasttrennschalter sind somit als eine Kombination aus Lastschaltern und Trennschaltern zu sehen.
Ein Lasttrennschalter erfüllt also die Trennfunktionen – wie etwa entsprechend dimensionierte Luft- und Kriechstrecken sowie eindeutige Schaltzustandsanzeigen – und weist darüber hinaus ein gewisses Schaltvermögen auf. Als Schaltvermögen wird allgemein die Fähigkeit bezeichnet, fließende Ströme zu schalten, wobei sich das Schaltvermögen eines Schaltgerätes je nach Lastfall unterscheidet. Die unterschiedlichen Belastungsfälle sind normativ geregelt und werden verschiedenen Gebrauchskategorien zugeordnet.

3. Welche sind die Einsatzgebiete von Lastschaltern und Lastrennschaltern?

Lasttrennschalter werden beispielsweise als Hauptschalter bzw. Netztrenneinrichtung in Maschinen oder anderen Anlagenteilen eingesetzt. Ein Hauptschalter ist zudem mit einer Sperrvorrichtung ausgestattet, um den Schalter in der 0- bzw. AUS-Stellung versperren zu können.

Lastschalter werden dort eingesetzt, wo keine integrierte Trennfunktion nötig ist. Das kann beispielsweise ein Wendeschalter für Elektromotoren sein oder allgemein ein Steuerschalter, um verschiedene Funktionen (bzw. Stromkreise) innerhalb einer Maschine oder elektrischen Anlage zu steuern.

In Maschinen oder elektrischen Anlagenteilen kommen oft beide Schalterarten zum Einsatz. Als einfaches und anschauliches Beispiel kann hier eine Hebebühne in einer KFZ-Werkstätte genannt werden. Diese verfügt über einen Hauptschalter (Lasttrennschalter), um die Hebebühne Ein- oder Auszuschalten. Die Bühne an sich kann mit einem Wendeschalter (Lastschalter) hoch- und runtergefahren werden. Um die Hebebühne bei Wartungsarbeiten gegen unbeabsichtigtes Betätigen oder Einschalten zu sichern, kann der Hauptschalter in der 0-Stellung abgesperrt werden.

4. Produktbeispiele aus dem         Kraus & Naimer Portfolio

Das breite Produktportfolio von Kraus & Naimer bietet für nahezu jede Anwendung die ideale Lösung. Ein Überblick über das umfangreiche Kernsortiment bestehend aus Last- und Steuerschaltern sowie Lasttrennschaltern wird im folgenden Abschnitt gegeben.

4.1 Kraus & Naimer Lastschalter

Kraus & Naimer Nockenschalter sind ideale Steuer- und Lastschalter. Unterschiedliche Kontaktsysteme und verschiedene Kontaktmaterialien ermöglichen auch den Einsatz in Elektronikkreisen, sowie unter aggressiven Umwelteinflüssen.

4.2 Kraus & Naimer Lasttrennschalter

Beispiele für Lasttrennschalter aus dem Kraus & Naimer Portfolio sind Produkte wie die neuen KA-Schalter oder die klassischen KG-Schalter. Sie sind bemerkenswerte Lasttrennschalter, die höchst beanspruchbar sind und speziell als Hauptschalter und Reparaturschalter für Werkzeugmaschinen, Verteiler- und Schaltschränke entwickelt wurden.

Die Schalter der C-Reihe stellen nicht nur die klassischen Kraus & Naimer Nockenschalter dar, sondern sind auch als Lasttrennschalter einsetzbar. Die Schalter werden je nach Variante mit leicht zugängigen Plus-Minus Schrauben oder mit Bolzen­anschlüssen für Ringkabelschuhe und Klemmenabdeckungen geliefert.

Um die Anforderungen von Photovoltaik-Anlagen zu erfüllen, wurde eine ganze Reihe von Gleichstrom-Lasttrennschaltern von 12 A bis 60 A und bis 1000 V entwickelt, welche für die Gebrauchs­kategorien DC-PV0, DC-PV2 oder DC-21B verfügbar sind. Wechselstrom-Lasttrennschalter in isolierten Gehäusen sind bei Kraus & Naimer ebenso erhältlich.
